ホーム > UPC偏心測定ゲージングシステム > 機能説明
※写真はKK2-10M/110-10FP3点同時測定ゲージです。

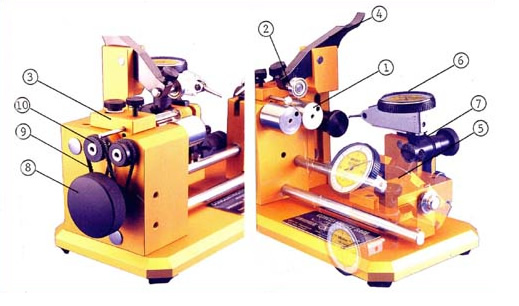

| 各部位名称 | |
|---|---|
| ① | メインローラー |
| ② | トップローラー（トップローラーでワークを保持します。） |
| ③ | トップストップ |
| ④ | アームヨークアセンブリー（トップローラーの位置決めをします。） |
| ⑤ | インジケーターキャリアー（テストインジケーターを保持します。写真の様にロッド上を90度回転します。） |
| ⑥ | テストンジケーター(オプション）（6mmφあり溝付きステムが入用です。） |
| ⑦ | インジケーターキャリアースイベルクランプ（このクランプに6mmφあり溝付きステムをセットします。） |
| ⑧ | ドライブノブ |
| ⑨ | ドライブタイミングベルト |
| ⑩ | ドライブベルト用プーリー |
下記の偏心測定ゲージシリーズも標準品として揃えられております。（詳しくはカタログをご参照下さい。）
- Eシリーズ エキセントリックチェッカーゲージ
- Ｆシリーズ リセスチェッカーゲージ
- Ｇシリーズ サイドチェッカーゲージ
- LG（Ｍ）シリーズ レザーゲージ
なお、偏心測定ゲージの標準アタッチメント、オプショナルアタッチメント、メインローラー、トップローラー等の詳細についてもカタログをご参照下さい。
