インターナル6-LOBE・ヘキサロビュラーパンチピン

ホーム > UPCファスナーゲージ・ツール > インターナル6-LOBE・ヘキサロビュラーパンチピン

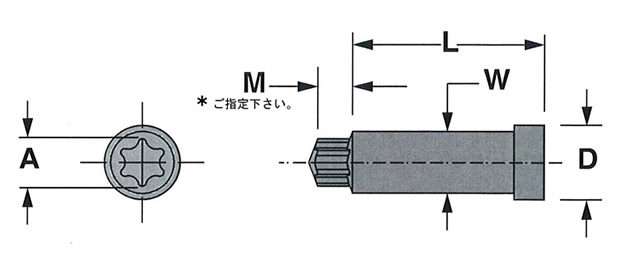

パンチ番号	ドライブサイズ	A寸	パンチ径 (W)	ヘッド径 (D)	パンチ長さ (L)
♯1100-05-xx	5	1.50	1.63	2.08	9.63
♯1100-06-xx	6	1.78	1.89	2.36	9.63
♯1100-07-xx	7	2.10	2.54	2.87	15.98
♯1100-08-xx	8	2.42	2.54	2.87	15.98
♯1100-09-xx	9	2.60	2.92	3.25	15.98
♯1100-10-xx	10	2.85	2.92	3.25	15.98
♯1100-15-xx	15	3.38	3.45	3.78	15.98
♯1100-20-xx	20	3.96	4.04	4.65	15.98
♯1100-25-xx	25	4.56	4.64	5.18	16.05
♯1100-27-xx	27	5.12	5.28	5.71	16.05
♯1100-30-xx	30	5.65	5.72	6.45	16.05
♯1100-40-xx	40	6.81	6.88	7.62	19.30
♯1100-45-xx	45	7.98	8.38	9.50	25.65
♯1100-50-xx	50	8.99	9.50	10.59	25.65
♯1100-55-xx	55	11.41	11.91	13.08	25.65
♯1100-60-xx	60	13.49	14.28	15.04	25.65
♯1100-70-xx	70	15.79	16.56	17.32	28.35

-xx"M"寸をご指定下さい。　指定された数値の+0.1，0となります。
パンチ素材　M2(SKH-51)硬度　RC 62-64 M42(SKH-59)も可能です。　PVDコーティングも可能です。
T-80，T-90，T-100ドライブのパンチピンも可能です。
