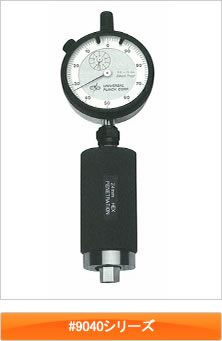

ファスナーゲージ・メートリック六角穴（6H・HEX）用沈み深さ（ペネトレーション）ゲージ
| ゲージ 番号 |
HEX AFサイズ |
ISO4762 （DIN912） JIS1176 |
ISO10462 （DIN7991） JIS1194 |
ISO4026/4028 (DIN913/916) JIS1177 |
|---|---|---|---|---|
| 9040-0.7 | 0.7mm | M1.4/M1.6/M1.8 | ||
| 9040-0.9 | 0.9mm | M2 | ||
| 9040-1.3 | 1.3mm | M1.4 | M2.5 | |
| 9040-1.5 | 1.5mm | M1.6/M2 | M3 | |
| 9040-2.0 | 2mm | M2.5 | M3 | M4 |
| 9040-2.5 | 2.5mm | M3 | M4 | M5 |
| 9040-3.0 | 3mm | M4 | M5 | M6 |
| 9040-4.0 | 4mm | M5 | M6 | M8 |
| 9040-5.0 | 5mm | M6 | M8 | M10 |
| 9040-6.0 | 6mm | M8 | M10 | M12/M14 |
| 9040-8.0 | 8mm | M10 | M12 | M16 |
| 9040-10 | 10mm | M12 | M14/M16 | M18/M20 |
| 9040-12 | 12mm | M14 | M18/M20 | M22/M24 |
| 9040-14 | 14mm | M16/M18 | M22/M24 | |
| 9040-16 | 16mm | |||
| 9040-17 | 17mm | M20/M22 | ||
| 9040-19 | 19mm | M24/M27 | ||
| 9040-22 | 22mm | M30 | ||
| 9040-24 | 24mm | M33 |

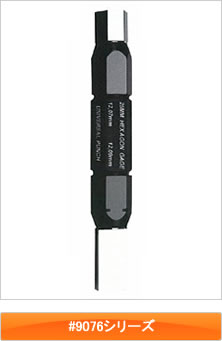

ファスナーゲージ・メートリック六角穴（6H・HEX）用通り・止まり（ゴー・ノーゴー）ゲージ
| ゲージ 番号 |
HEX AFサイズ |
ISO4762 （DIN912） JIS1176 |
ISO10462 （DIN7991） JIS1194 |
ISO4026/4028 (DIN913/916) JIS1177 |
|---|---|---|---|---|
| 9076-0.7 | 0.7mm | M1.4/M1.6/M1.8 | ||
| 9076-0.9 | 0.9mm | M2 | ||
| 9076-1.3 | 1.3mm | M1.4 | M2.5 | |
| 9076-1.5 | 1.5mm | M1.6/M2 | M3 | |
| 9076-2.0 | 2mm | M2.5 | M3 | M4 |
| 9076-2.5 | 2.5mm | M3 | M4 | M5 |
| 9076-3.0 | 3mm | M4 | M5 | M6 |
| 9076-4.0 | 4mm | M5 | M6 | M8 |
| 9076-5.0 | 5mm | M6 | M8 | M10 |
| 9076-6.0 | 6mm | M8 | M10 | M12/M14 |
| 9076-8.0 | 8mm | M10 | M12 | M16 |
| 9076-10 | 10mm | M12 | M14/M16 | M18/M20 |
| 9076-12 | 12mm | M14 | M18/M20 | M22/M24 |
| 9076-14 | 14mm | M16/M18 | M22/M24 | |
| 9076-16 | 16mm | |||
| 9076-17 | 17mm | M20/M22 | ||
| 9076-19 | 19mm | M24/M27 | ||
| 9076-22 | 22mm | M30 | ||
| 9076-24 | 24mm | M33 |

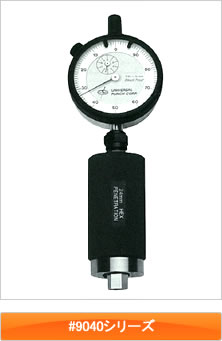

メートリック六角穴（6H・HEX） ペネトレーションゲージ
| ゲージ 番号 |
HEX AFサイズ |
ISO4762 （DIN912） JIS1176 |
ISO10462 （DIN7991） JIS1194 |
ISO4026/4028 (DIN913/916) JIS1177 |
|---|---|---|---|---|
| 9040-0.7 | 0.7mm | M1.4/M1.6/M1.8 | ||
| 9040-0.9 | 0.9mm | M2 | ||
| 9040-1.3 | 1.3mm | M1.4 | M2.5 | |
| 9040-1.5 | 1.5mm | M1.6/M2 | M3 | |
| 9040-2.0 | 2mm | M2.5 | M3 | M4 |
| 9040-2.5 | 2.5mm | M3 | M4 | M5 |
| 9040-3.0 | 3mm | M4 | M5 | M6 |
| 9040-4.0 | 4mm | M5 | M6 | M8 |
| 9040-5.0 | 5mm | M6 | M8 | M10 |
| 9040-6.0 | 6mm | M8 | M10 | M12/M14 |
| 9040-8.0 | 8mm | M10 | M12 | M16 |
| 9040-10 | 10mm | M12 | M14/M16 | M18/M20 |
| 9040-12 | 12mm | M14 | M18/M20 | M22/M24 |
| 9040-14 | 14mm | M16/M18 | M22/M24 | |
| 9040-16 | 16mm | |||
| 9040-17 | 17mm | M20/M22 | ||
| 9040-19 | 19mm | M24/M27 | ||
| 9040-22 | 22mm | M30 | ||
| 9040-24 | 24mm | M33 |
